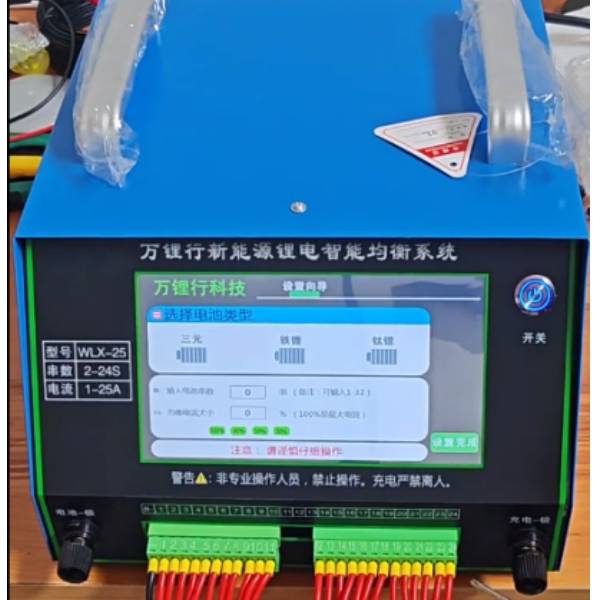

动力电池均衡实训台,新能源汽车动力电池均衡实验设备

动力电池均衡实训台

一、设备主体与电池配置

设备主体：

通道配置：不少于8个独立通道，支持单点启动与停止，确保每个通道的反应速度迅速且互不干扰新能源电池股票。

电源技术：采用恒流源与恒压源技术，实现恒流到稳压的无冲击切换，电压电流实时采样，确保测试的准确性新能源电池股票。

电池配置：

方形磷酸铁锂电池：配套不少于10件3.2V 25AH磷酸铁锂动力电池，使用专用托板仓放置，便于分容操作新能源电池股票。

圆柱形三元锂电池：配套不少于20件3.65V 2.5AH（18650）三元锂动力电池，同样使用专用托板仓放置，适应圆柱形电池的分容需求新能源电池股票。

二、功能特性

电池知识学习：涵盖18650三元锂电池和方形磷酸铁锂电池的基础知识，包括参数、结构及充放电特性新能源电池股票。

均衡技术学习：深入理解汽车动力电池均衡的原因及方法新能源电池股票。

分容成组工艺：掌握汽车动力电池分容成组的工艺手段和技术方法新能源电池股票。

均衡参数设置：能够正确设置不同类型电池的均衡参数，进行均衡及充放电性能测试新能源电池股票。

数据分析能力：通过测试上位机软件记录的数据，分析电池充放电特性，理解各项参数意义新能源电池股票。

分容成组操作：根据电池充放电测试数据，设置分容成组参数，完成电池分容成组新能源电池股票。

展开全文

三、技术参数

输入电源：AC220V±10%/50Hz

电压测量与输出：范围0.75～5V新能源电池股票，精度±0.1% * FSR

电流测量与输出：范围40mA～20A新能源电池股票，精度±0.1% * FSR

功率测量与输出：范围0～900W新能源电池股票，精度±0.2% * FSR

数据记录：采样速率1Hz新能源电池股票，记录速率1Hz，支持多种记录条件，时间分辨率1s

充放电类型：支持恒流、恒压、恒流恒压、恒功率充电及恒流、恒负载、恒功率放电新能源电池股票，支持通道并联

测试命令与循环：可设置399个命令新能源电池股票，65535个循环，支持5层嵌套循环

通讯方式：以太网新能源电池股票，100Mbps

安全保护：硬件防反接新能源电池股票，软件掉电数据保护

触摸装置：CPU不低于I7-10代新能源电池股票，内存不低于16G，硬盘不低于512G固态硬盘，显卡不低于集成HD Graphics核心显卡，尺寸不小于19寸，分辨率不小于1920*1080，可视角度178全视角

四、软件特性

嵌入式动力电池智能数据显示教学资源包软件：

易用性：图形化、可视化界面，简化复杂技术指标的显示新能源电池股票。

检测精度：电压采样及均衡精度高达0.1mV新能源电池股票。

命令程序设置：强大的测试流程控制功能，支持灵活复杂的编程测试方案新能源电池股票。

分容配组：实现电池分选、配组功能新能源电池股票。

数据记录查看：统一管理测试数据，随时调看新能源电池股票。

五、设备结构与配置

结构：选用优质合金焊接结构，美观结实；底部带四个4寸静音脚轮，移动灵活且可自锁固定新能源电池股票。

外形尺寸：不小于10007501300mm（长宽高）

基本配置：

不少于8通道电池分容仪1件

不小于19寸触摸装置1件

方形磷酸铁锂电池不少于10件

圆柱形三元锂电池不少于20件（原文中圆柱形三元锂电池数量前后不一致新能源电池股票，此处按多者列出）

连接线束不少于8条

六、教学虚拟仿真

逼真展现：以纯电动汽车动力电池系统为原型，利用实时渲染引擎与物理引擎，逼真展现结构原理与拆装过程新能源电池股票。

交互操作：具有强大的交互操作功能，可任意控制虚拟摄像机视角，观察物体局部、拉近、围绕物体旋转新能源电池股票。

教学大纲符合：符合院校纯电动汽车教学大纲，支持子系统分解学习新能源电池股票。

BMS系统模拟：通过平面动画模拟纯电动汽车BMS系统控制策略，动画通俗易懂，操作界面友好新能源电池股票。

拆装教学功能：模型按照原厂维修手册标准的拆装顺序进行程序化设计，规范学生实操标准新能源电池股票。

结构认知功能：三维模型对动力电池系统的每个零部件进行专业术语标识，支持任意视角控制，进行结构认知教学新能源电池股票。
